FR-1025 聚(丙烯酸五溴芐基酯)

產(chǎn)品身份信息

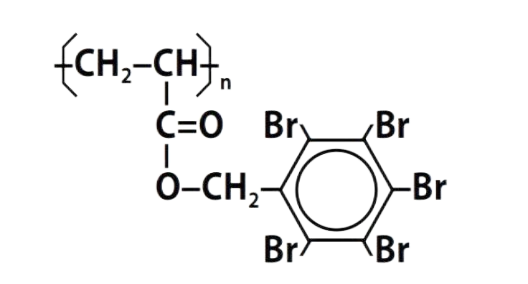

中文品名：聚（丙烯酸五溴芐基酯）

英文品名：Poly (pentabromobenzyl acrylate)

CAS號(hào)碼：59447-57-3

其他名稱(chēng)：PBB-PA,FR-1025

產(chǎn)品用途

FR-1025聚（丙烯酸五溴芐基酯）是一種高分子聚合物阻燃劑，它特別適用于PET,PBT,尼龍等材料的阻燃，尤其適合于薄壁、結(jié)構(gòu)復(fù)雜、高流動(dòng)性、高韌性、高綜合性能的場(chǎng)合。相比其它用于PBT或尼龍的溴系阻燃劑，F(xiàn)R-1025不僅可以賦予基體樹(shù)脂很好的阻燃性，同時(shí)它還會(huì)減少、抑制熔滴的發(fā)生，具有不惡化材料的力學(xué)性能、且耐遷移、不起霜、低毒、熱穩(wěn)定性高，并且具有良好的加工性能和分散性等特點(diǎn)。

主要指標(biāo)

*所有接觸、使用該材料的人員必須將其作為工業(yè)化學(xué)品處理，佩戴防護(hù)設(shè)備并遵守MSDS中所述的預(yù)防措施。

包裝和儲(chǔ)存

可依據(jù)客戶(hù)要求采用25kg編織袋、25公斤牛皮紙袋或噸袋包裝。儲(chǔ)存在干燥、通風(fēng)良好的區(qū)域。保持容器密封。遠(yuǎn)離熱源、火花和火焰。遠(yuǎn)離不相容物質(zhì)。遵循有關(guān)碼垛、捆扎、收縮包裝和/或堆放的倉(cāng)儲(chǔ)做法。

配方推薦 *配方來(lái)源于資料文獻(xiàn)，非本公司實(shí)驗(yàn)所得

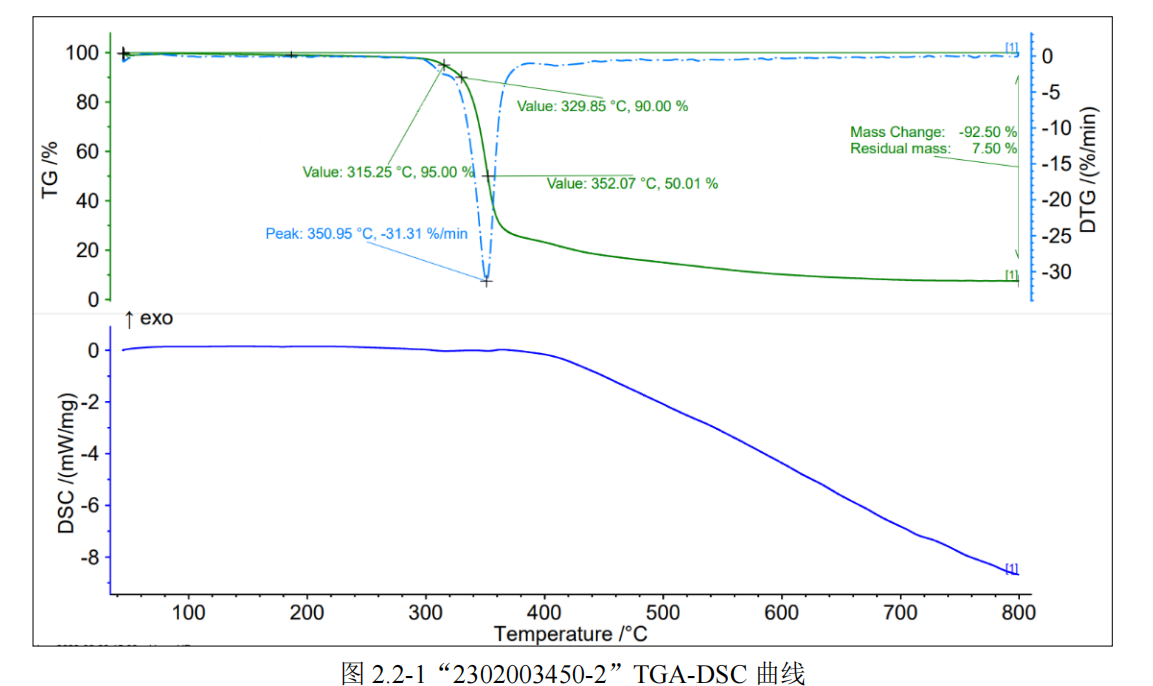

FR-1025 聚（丙烯酸五溴芐基酯）熱失重圖

相關(guān)知識(shí)

聚（丙烯酸五溴芐酯）在阻燃性人造毛發(fā)材料中的應(yīng)用解析

聚（丙烯酸五溴芐酯）是一種高 效的含溴阻燃劑，在特定高 端應(yīng)用領(lǐng)域中，尤其是在追求外觀(guān)與觸感逼真的阻燃性人造毛發(fā)（假發(fā)）制造中，扮演著至關(guān)重要的角色。本文將系統(tǒng)闡述其核心特性、作用機(jī)理及在實(shí)際應(yīng)用中的關(guān)鍵考量。

一、 核心定位與獨(dú)特價(jià)值

在賦予聚酯類(lèi)材料阻燃性時(shí)，傳統(tǒng)溴系阻燃劑常面臨一個(gè)難題：與聚酯基體的相容性不佳，導(dǎo)致在熔融加工過(guò)程中分散不均勻。這種分散不均會(huì)直接造成制品透明性下降、表面光澤不自然，并且纖維在梳理時(shí)容易產(chǎn)生阻力或纏結(jié)，影響產(chǎn)品的質(zhì)感和使用體驗(yàn)。

聚（丙烯酸五溴芐酯）的價(jià)值在于，它能有效突破上述瓶頸。當(dāng)其被應(yīng)用于以聚酯為基體的樹(shù)脂組合物時(shí)，能夠顯著改善阻燃劑在基體中的分散狀態(tài)。這種改善是實(shí)現(xiàn)“仿生”效果的關(guān)鍵——它使制成的人造毛發(fā)纖維同時(shí)具備優(yōu)異的阻燃性、接近真人毛發(fā)的良好透明性以及順滑的梳理性。

二、 在樹(shù)脂體系中的關(guān)鍵作用機(jī)理

其卓越性能的發(fā)揮并非孤立，而是與整個(gè)材料體系的設(shè)計(jì)緊密相關(guān)：

與基體樹(shù)脂的協(xié)同（粘度匹配）：其效果發(fā)揮與所選聚酯的熔融粘度密切相關(guān)。研究發(fā)現(xiàn)，當(dāng)聚酯（如PET、PBT等）的熔融粘度處于80至300 Pa·s（優(yōu)選100-250 Pa·s）的范圍內(nèi)時(shí)，與聚（丙烯酸五溴芐酯）的加工粘度匹配。粘度太低，加工時(shí)剪切力不足，不利于阻燃劑的分散；粘度太高，則與阻燃劑的粘度差異過(guò)大，同樣導(dǎo)致分散不均。在此粘度窗口內(nèi)，兩者能在熔融共混時(shí)實(shí)現(xiàn)良好的結(jié)合與分散，從而奠定透明和順滑的基礎(chǔ)。

核心功能：改善透明性與梳理性：作為專(zhuān)利中定義的“含溴阻燃劑B”的代表性成分之一，它的主要作用就是直接解決聚酯人造毛發(fā)纖維透明性和梳理性差的核心痛點(diǎn)。通過(guò)其良好的分散性，減少了因阻燃劑團(tuán)聚導(dǎo)致的光散射，從而提升了透明度；同時(shí)均勻的分散也避免了在纖維內(nèi)部形成應(yīng)力弱點(diǎn)或粗糙表面，使得纖維束在梳理時(shí)流暢順滑。

提供基礎(chǔ)阻燃效能：作為溴系阻燃劑，它在受熱或燃燒時(shí)能分解產(chǎn)生溴自由基，有效捕捉氣相中維持燃燒鏈?zhǔn)椒磻?yīng)的活性自由基（如H·和OH·），從而發(fā)揮氣相阻燃作用，賦予材料基本的阻燃性能。

三、 應(yīng)用配方與協(xié)同體系

在實(shí)際配方設(shè)計(jì)中，聚（丙烯酸五溴芐酯）的應(yīng)用需遵循科學(xué)配比，并可與其它助劑協(xié)同，以?xún)?yōu)化綜合性能：

推薦添加量：在以聚酯為100質(zhì)量份的基準(zhǔn)下，其添加量通常為5至40質(zhì)量份。低于此范圍可能無(wú)法提供足夠的阻燃性；高于此范圍則可能開(kāi)始對(duì)材料的觸感（如柔軟度）產(chǎn)生負(fù)面影響。一個(gè)優(yōu)選的范圍是15至25質(zhì)量份，能在阻燃性與力學(xué)/觸感性能間取得良好平衡。

與其它阻燃劑的復(fù)配：為了進(jìn)一步調(diào)節(jié)人造毛發(fā)的外觀(guān)質(zhì)感，使其更接近真人毛發(fā)自然的光澤（通常非高亮），體系中可額外添加0.1至15質(zhì)量份的另一類(lèi)含溴阻燃劑（可稱(chēng)為“含溴阻燃劑C”），例如溴化聚苯乙烯、溴化環(huán)氧樹(shù)脂等。這類(lèi)助劑有助于賦予材料更為柔和、低光澤的外觀(guān)。

與阻燃協(xié)效劑的搭配：為了進(jìn)一步提升阻燃效率，常需搭配阻燃協(xié)效劑，如三氧化二銻（Sb?O?）。協(xié)效劑的平均粒徑建議控制在0.5至3.5 μm之間（優(yōu)選0.7-1.5 μm）。過(guò)細(xì)的粒徑易團(tuán)聚，過(guò)粗則可能成為纖維的斷裂弱點(diǎn)。兩者在燃燒時(shí)能產(chǎn)生協(xié)同效應(yīng)，顯著提升阻燃等級(jí)。

四、 應(yīng)用實(shí)例與效果對(duì)比

在實(shí)際研發(fā)中，通過(guò)對(duì)比實(shí)驗(yàn)可以清晰驗(yàn)證其效果：

有效案例：在一個(gè)典型配方中（100份熔融粘度145Pa·s的聚酯，搭配20份聚（丙烯酸五溴芐酯）），所制得的人造毛發(fā)纖維在阻燃測(cè)試中能迅速自熄，同時(shí)透明度和梳理性均可達(dá)到“良好”及以上評(píng)級(jí)，觸感接近真人毛發(fā)。

對(duì)比案例：若將等量的聚（丙烯酸五溴芐酯）替換為等份量的其他類(lèi)型溴系阻燃劑（如某些溴化環(huán)氧樹(shù)脂），盡管阻燃性可能得以保持，但制得纖維的透明性和梳理性會(huì)出現(xiàn)顯著下降，證實(shí)了其在解決這對(duì)特定矛盾中的不可替代性。

五、 總結(jié)

綜上所述，聚（丙烯酸五溴芐酯）并非普通的阻燃劑，而是一種針對(duì)聚酯基人造毛發(fā)專(zhuān)用材料的高性能、功能化助劑。它的核心價(jià)值在于其與特定粘度聚酯基體良好的加工相容性，從而在賦予材料必要阻燃安 全性的同時(shí)，完美地保障了制品作為高 端仿毛發(fā)制品所必需的外觀(guān)通透度與使用順滑感。其應(yīng)用體現(xiàn)了精細(xì)化工材料在解決多重性能矛盾、滿(mǎn)足特定消費(fèi)需求方面的精密設(shè)計(jì)思路。
